モトロニック診断コードを調べてみた

海外のサイトを参考に、R1100RSのモトロニック診断コードを調べてみました。

使用したのはブレッドボードと3mm LED,1kΩ抵抗、タクトスイッチ、ケーブル

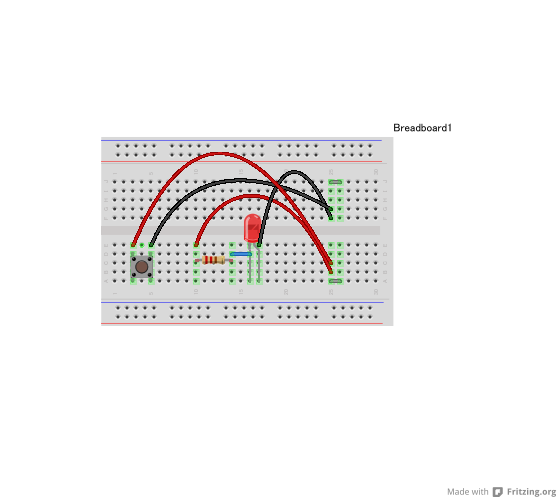

配線はこんな感じで適当です。


ブレッドボードから、2本のケーブルを延長し、1本は診断コネクタのピン1、もう1つはバッテリマイナス端子側に接続




LEDライトが不規則に点滅しているようですが、見方は下記のように、ライトが消灯している回数をチェックした方が分かり易いです。LEDの付け方が逆だった!?



Code1133は Hall signal 2のエラーのようですが、しばらくエンジンをかけていないと1122か1133が表示されるようで、問題ないようです。

参考サイト
http://www.largiader.com/articles/motronic.html
http://www.bmwgsclub.nl/motronic-reset.html
http://www.wenzendorfer.de/Diagnose_Motronic.html
