サイドスイッチセンサーのキャンセル

私のバイクは購入時から、サイドスイッチセンサーがキャンセルされていた。
本来はサイドスタンドを立てたままだとエンジンがかからないが、
立てたままでもエンジンがかかり、スタートする事が出来るようになっていた。

便利が良いのだと思うが、サイドスタンドをたたむのを忘れ、スタートし、左に曲がろうとして地面にすれる事がたまにある。

何処かにキャンセラーがあるはずなので、調べてみる事にした。

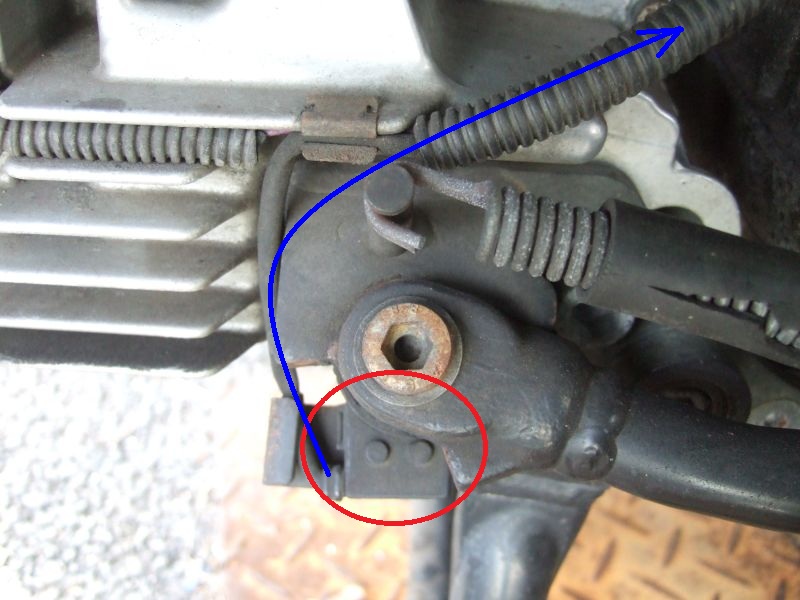

車体左側のサイドスタンド付け根の赤丸で囲んだものが、サイドスイッチセンサー。

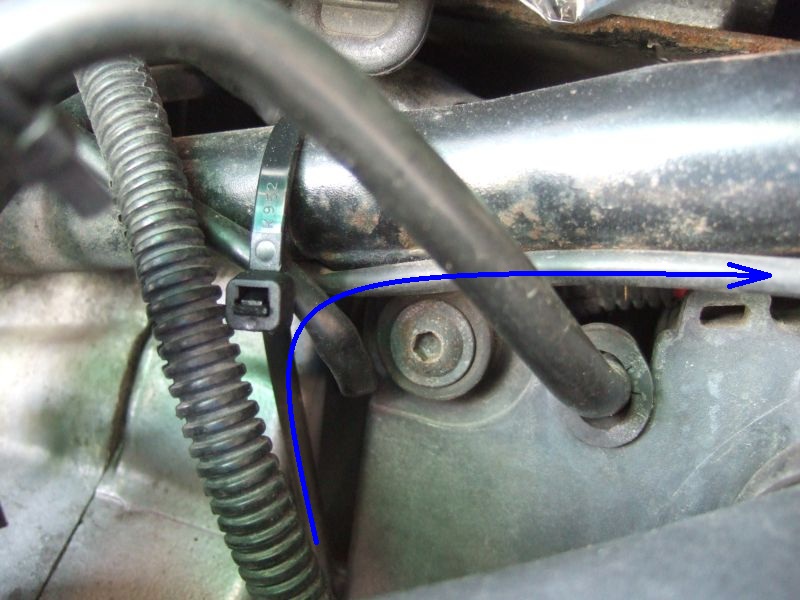

そこから伸びているケーブルを辿って行った。(青線)

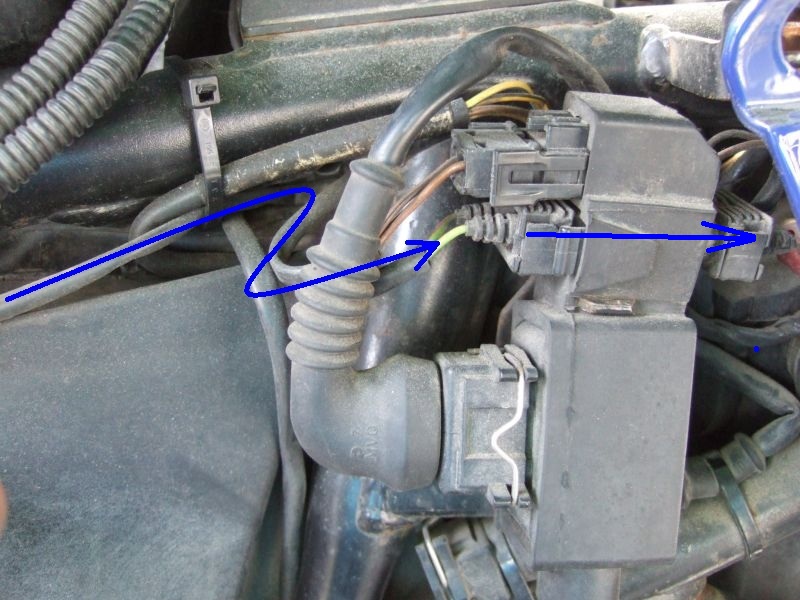

コネクタがあり、その先に赤いものが見える。

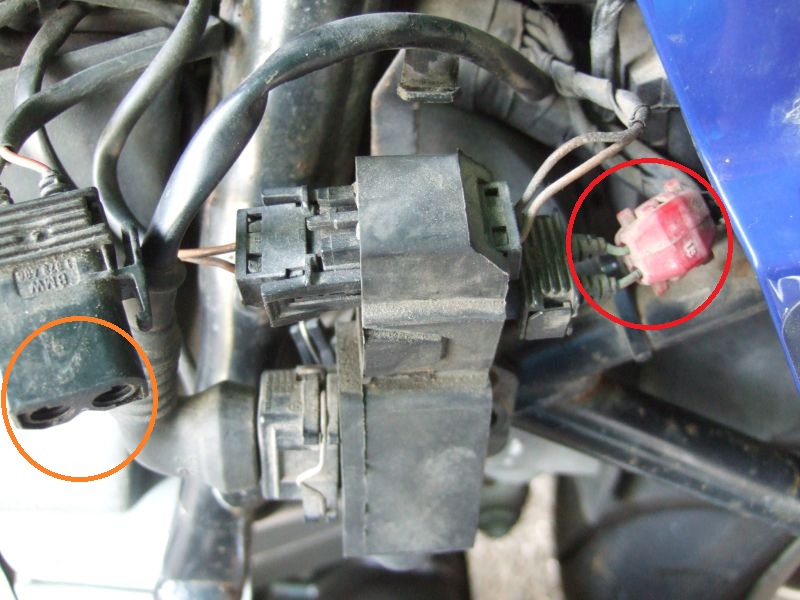

配線コネクターを発見。これによって常に接続させていた。(赤丸)



逆側のコネクタを外し(オレンジ丸)、テスターを接続。
サイドスタンドを立てる(下ろす)と切断。サイドスタンドをたたむ(上げる)と接続される事を確認。
センサー自体は故障していないようです。

配線コネクターを外すのも面倒なので、このまま使用する事に。
