エンジン停止の原因調査(5)

タンク内のフューエルポンプと、配線を調べてみた。

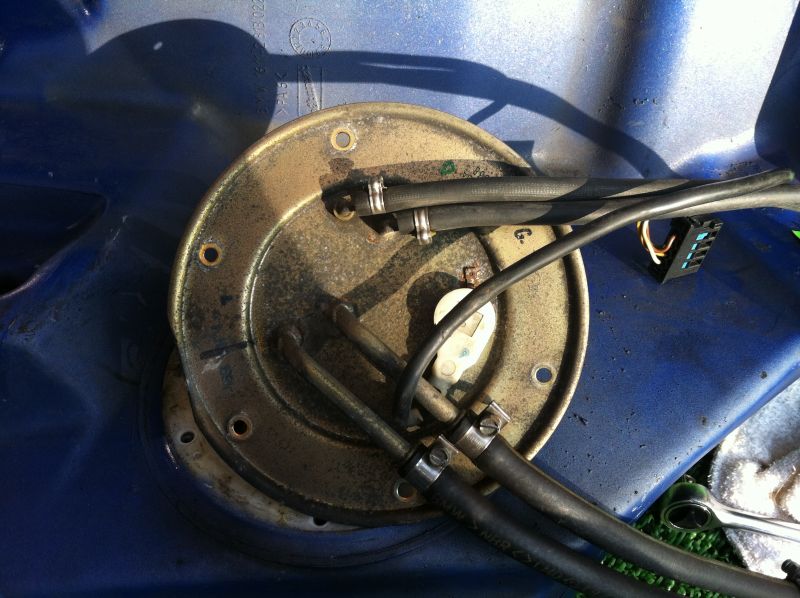

ちょっと角度がずれましたが、上の写真と比べると、どこにポンプとフィルターが格納されているかが分かります。

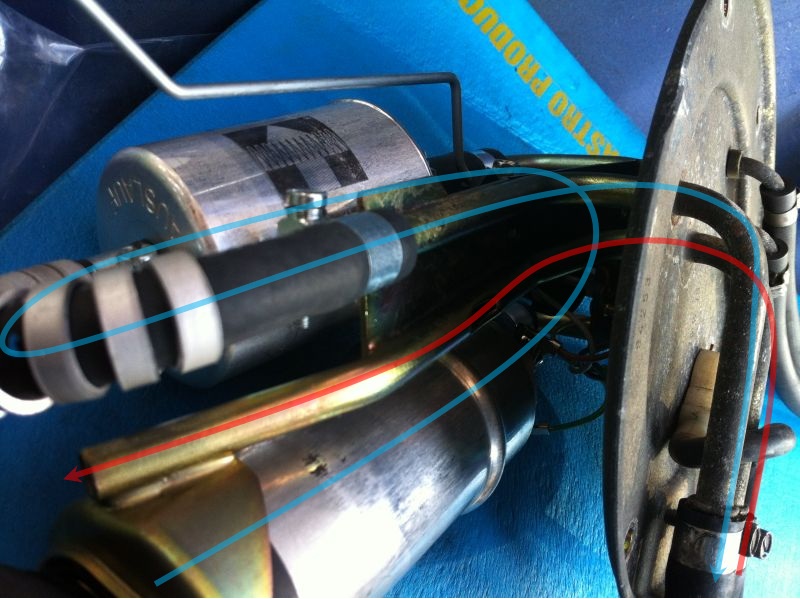

ガソリンの流れを確認、
青がタンクからエンジンへの流れ
赤がタンクへ戻る流れ

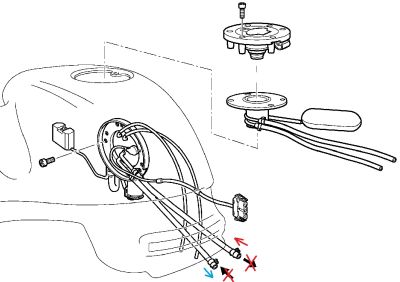

サービスマニュアルでは、上下逆に矢印が書いてあります。

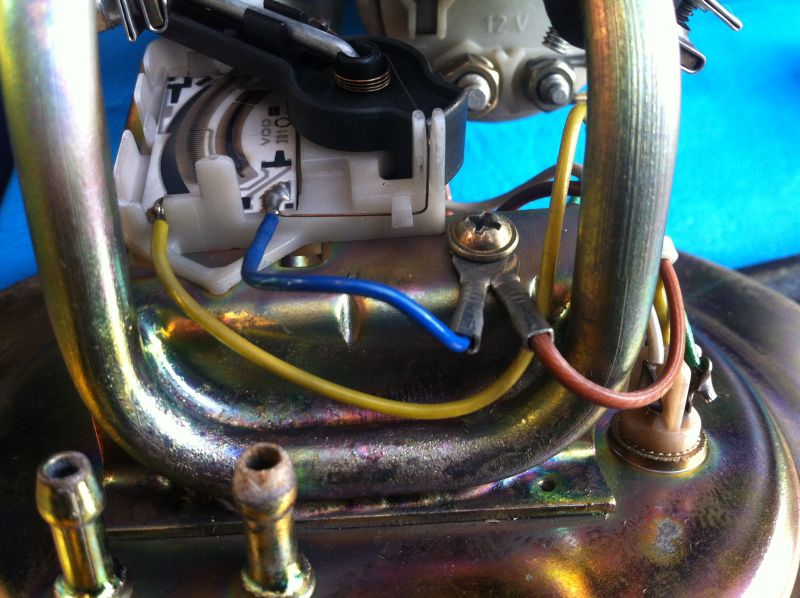

配線を確認。コネクタは4本なのに、逆側に出ているには緑、白、黄色の3本
茶はアースなので、プレートに接続され、そこからフューエルポンプのマイナス側に繋がっています。
緑はフューエルポンプのプラスに接続。


白と黄色はフューエルレベルセンサーに繋がっていました。
(白の配線は黒いプラスチック部品の向こう側に接続)


ここで、各配線の断線有無をテスターで確認したが、何故か全てが反応してしまう。
ポンプを外すと、1本づつきちんと反応する。。。

ポンプのみ直接バッテリーにつなげると、ポンプが反応した。

うーん、良くわからない。
