エンジン停止の原因調査(4)

昨日に引き継き、イグニッションONでフューエルポンプに繋がるコネクタを調べた。

テスターを使用して、4つのコネクタのうち、どこに電圧がかかるか調べた。

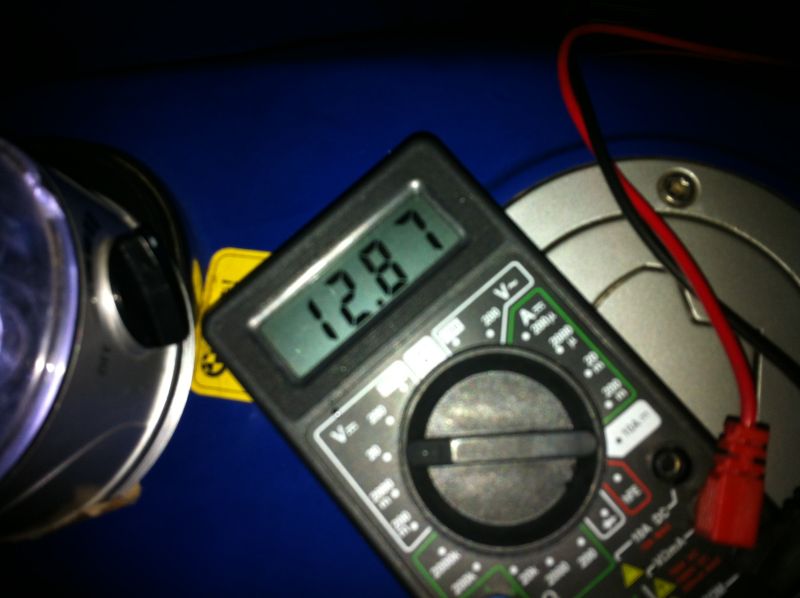

結果的には、イグニッションONで、茶色のケーブルに-、白のケーブルに+をつなげると、12V以上の電圧がかかった。




11/20
ポンプに繋がるケーブルは緑+と茶-だった。
イグニッションONの直後一瞬だけポンプに12Vの電圧がかかります。
それでウィーンという作動音が鳴るというわけです。
参考

キルスイッチがONの場合と、ABSランプが点灯しだした後は電圧がかかりませんので切り分けする場合は注意。
