100円LEDライト取り付けたが

前回の100円LEDライトでデイライトの続きです。

先日加工したLEDライトと同じタイプが何処に行っても売り切れていたので、
5灯LEDライトを加工しなおし、R1100RSに取り付けてみました。

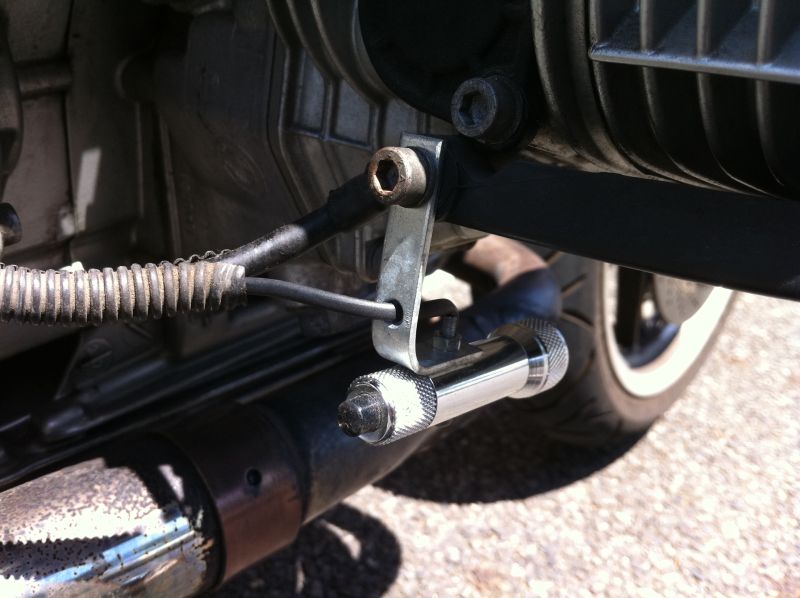

取り付け箇所は、シリンダーヘッドプロテクター取り付けネジ。


マイナス(-)側は、アーシング用としてバッテリの(-)極から直に繋げていたケーブルを利用。
金具経由で、LEDライトのボディーに流れます。

プラス(+)側は、ライトに穴を開けケーブルを通し、220Ωの抵抗経由で5LEDの(+)極に並列に繋げてます。
購入したLEDライトは+-極が反対だったので、LEDの極を反対になるように加工してます。

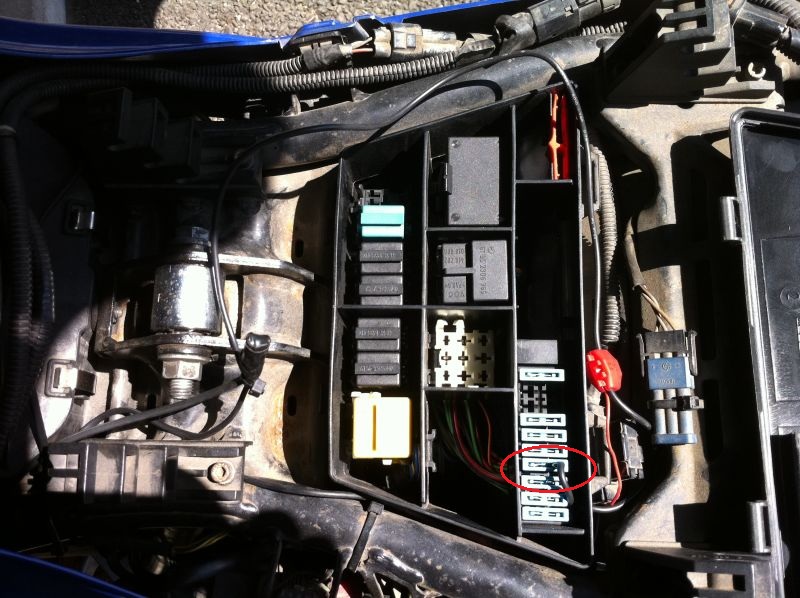

(+)側のケーブルは、シート下のボックス内のACC電源用?ヒューズに取り付け。


このヒューズには、元々ETCの電源を取るために加工していましたが、線を分岐しました。
これで、イグニッションONでライトが点灯します。
なお、LEDライトに最初からついているボタンは利用する事が出来ません。

取り付け前に予備のバッテリに繋げ、
テスターで電流を計測した所、1つ辺り0.04A程度流れていました。

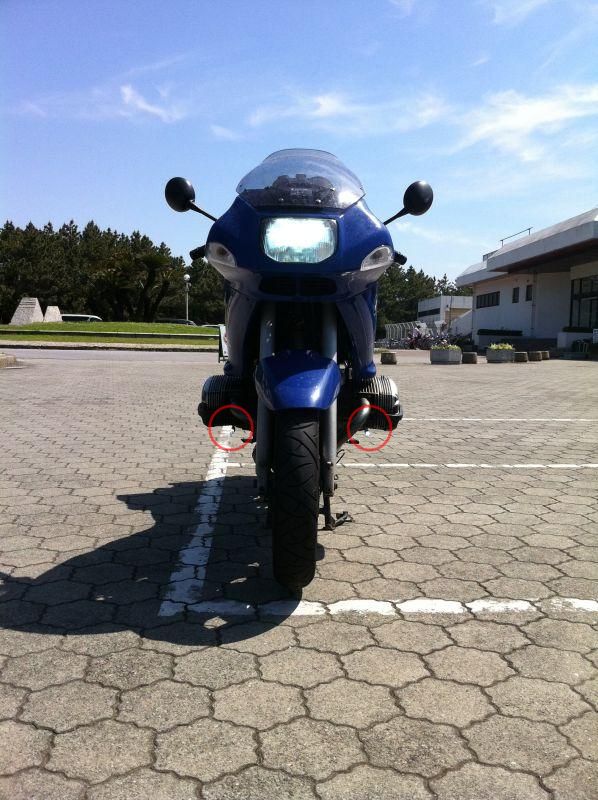

取り付けた後、どれくらい目立つか確認しましたが、
昼間に見てもまったくデイライトの役目を担ってません。
白より青の方が目立つのか、取り付け位置が悪いのか、
要修正ですかね!?

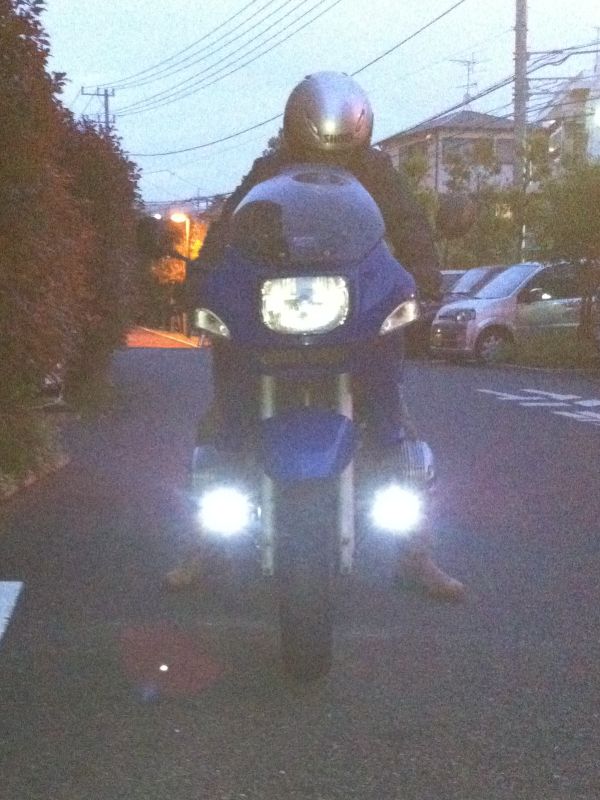

19:00頃、妻に写真を撮ってもらいました(笑)
写真ではフラッシュがONだったので白っぽくなりましたが、
乗車し、HIDヘッドライトを切った状態ですが、結構明るかったので
当分このまま使う事にしました。
