自作ジャンプスタートコネクタ

最近殆ど乗ってないので、ジャンプスタートコネクタを自作してみました。

6mm x 20mm六角穴付ボルト、ナット、ワッシャー
丸型端子穴径8mm
余っていたケーブル0.75sq







スターターモーターカバーにドリルで穴を開けるのが普通ですが、
私は、その上のエアクリーナーボックスの端に穴を開け、ボルトを取り付けコネクタの代わりにしました。

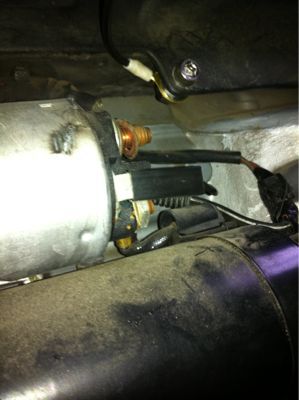

ケーブルをスターターモーターに繋げる際、スターターモーター端子(バッテリー)側を先に取り付けると、作業中ケーブルの逆側の端子が垂れてボディに触れるとショートしますので危険です。
私は、ショートさせて火花が出て端子が溶けました。(写真黒くなっている箇所)

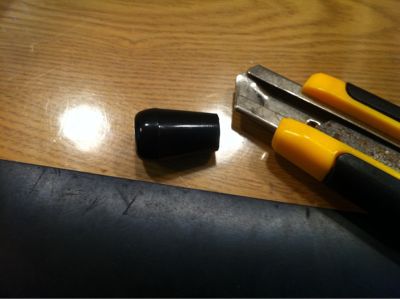

カバーはパイプイス用足キャップ6mm¥49を短く切り代用してみる事に。

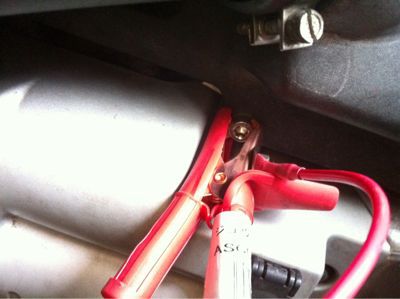

普段はこんな風


キャップを外し、バッテリー充電やエコピュア12の取り付けも問題ありません。


マイナス側は、以前からアーシングケーブルをバッテリーマイナス端子からエンジンヘッド下に繋げてます。


合計¥500以下です。

危険ですので、真似しないようお願いします。
壊れても自己責任です。
